电生理设备连接
高压能量传输 + 精准消融控制
赛肯电子提供对标国际一线品质的高压连接器解决方案，涵盖脉冲场消融（PFA）、射频消融（RF）、冷冻消融（Cryo）三大技术路线，助力电生理设备制造商攻克高压传输、绝缘设计与系统稳定性等关键挑战。
方案概述
随着脉冲场消融（PFA）以不可逆电穿孔为核心快速进入心房颤动治疗，kV 等级高压脉冲与 μs 等级瞬时放电对连接器提出了极高要求。我们提供符合 IEC 60664-4 高压绝缘标准、通过 ISO 13485 / ISO 9001 双认证的高压连接方案，采用插入成形与精密灌胶工艺保障长期可靠度。
方案图集
市场驱动
- PFA 以非热、高安全、操作快速，正快速替代传统消融
- kV 级高压（2000–5000VDC）与 μs 级瞬时放电的精准控制
- 绝缘设计与电弧（Arcing）控制，需符合 IEC 60664-4
- PFA / RF / Cryo 三大技术并存，需全覆盖连接方案
技术优势
kV 级高压传输
| 电压范围 | 1000V–5000VDC 高压脉冲 |
| 绝缘设计 | 符合 IEC 60664-4 爬电距离与电气间隙 |
| 耐压测试 | 5000VAC / 6000VDC |
| 材料等级 | CTI > 600 |
μs 级脉冲精准控制
| 瞬变抑制 | 低寄生电感设计 |
| 阻抗匹配 | 可定制 50Ω / 75Ω |
| 长期可靠度 | 高耐压医疗材料 |
材料与制程
| 插入成形 | 结构一体化、端子高精度定位 |
| 精密灌胶 | 提升绝缘稳定性 |
行业挑战
- kV 级高压稳定传输与绝缘控制
- μs 级脉冲瞬变抑制与阻抗匹配
- 插入成形 + 精密灌胶，长期可靠
典型应用
- PFA / RF / 冷冻消融设备
- 心脏电生理标测系统
- 消融导管与手持设备
应用场景

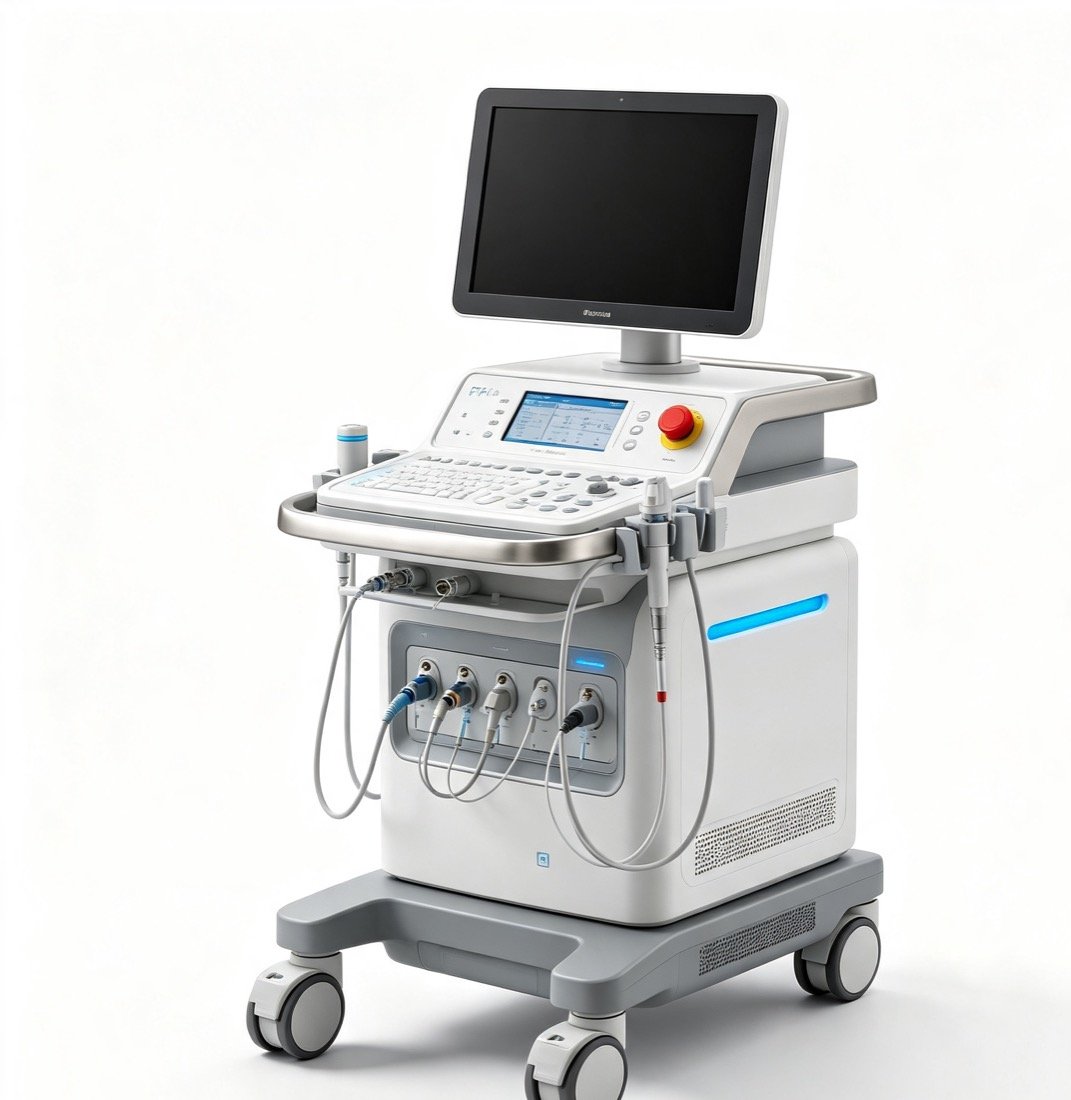

PFA 脉冲场消融设备
- 主机端：B 系列高压连接器 4–8 芯
- 导管：塑胶 2P 系列 4–6 芯（轻量、高绝缘）
- 标测电极：T 系列微型连接器
RF 射频消融设备
- 主机输出：B 系列大电流（5A–10A、低接触阻抗）
- 消融导管：塑胶 2P 或 K 系列（电源+温度+阻抗集成）
- 脚踏开关：K 系列 IP68 防水

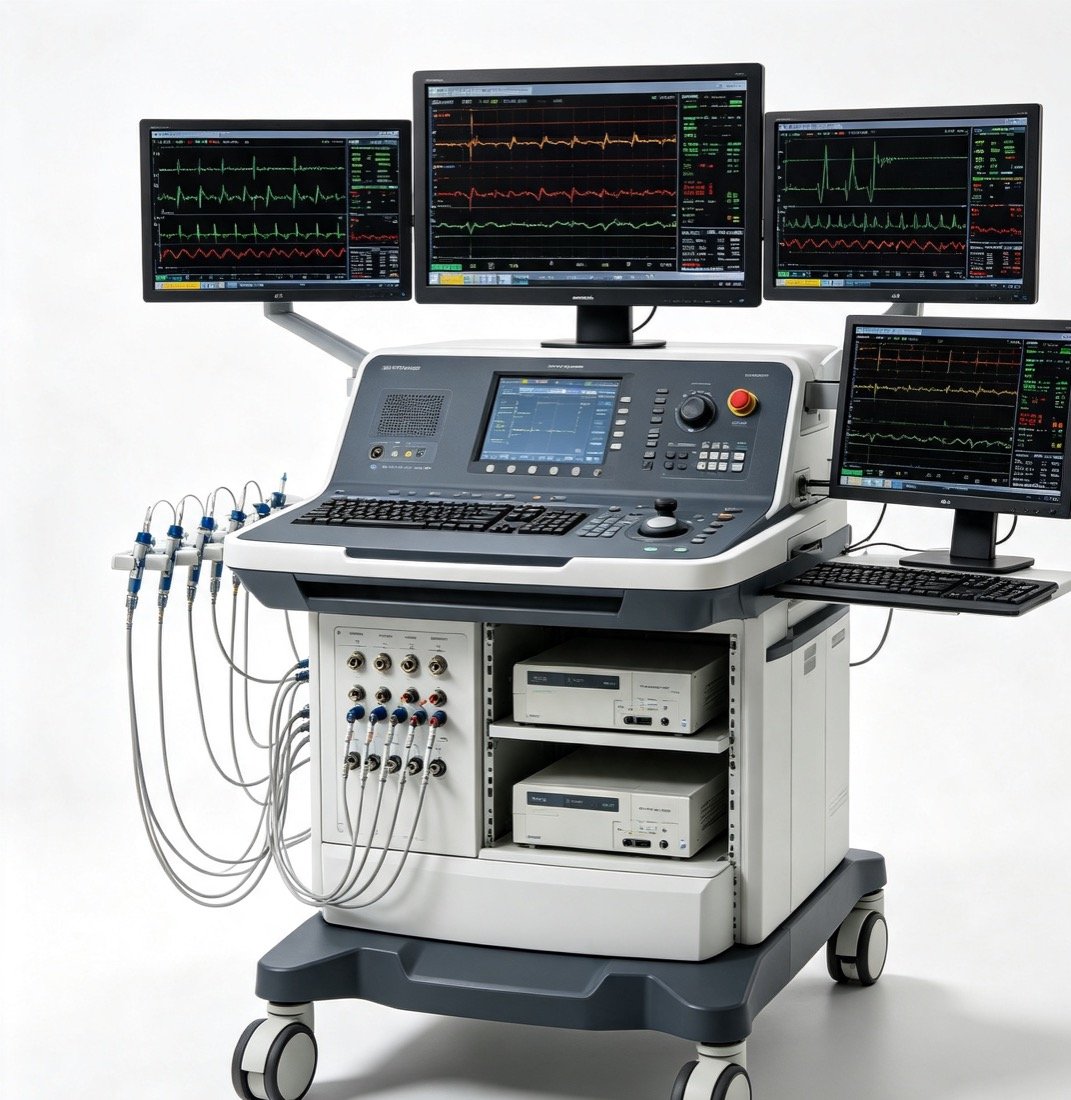

冷冻消融 / 电生理标测
- 冷冻：B 系列特种连接器（耐低温、密封）
- 标测导管：T 系列低噪声微型连接器
- 主机接口：B 系列高密度多通道
成功案例 / Success Cases
某 PFA 消融设备制造商
挑战 / Challenge：导管与主机间的连接器需同时承载 4000V 高压脉冲和 μs 级瞬时放电，且须符合 IEC 60664-4 爬电距离要求，传统连接器频繁出现电弧击穿。
方案 / Solution：采用 B 系列定制高压连接器（CTI > 600 绝缘材料 + 精密灌胶工艺），优化端子间距与绝缘屏障设计。
成果 / Result：通过 5000VAC 耐压测试，500 次脉冲循环无击穿，助力客户通过 IEC 60601-1 型式检验。
某电生理标测系统厂商
挑战 / Challenge：标测导管上的微型连接器需在 φ8mm 体积内提供 8 通道低噪声信号传输，且需兼容 ETO 灭菌。
方案 / Solution：选用 T 系列微型连接器，优化接触簧片设计降低接触电阻至 < 5mΩ，采用 ETO 兼容医用级材料。
成果 / Result：信号噪声 < 10μV，200 次 ETO 灭菌循环后性能无退化，已批量供货。
认证体系
ISO 13485 医疗器械质量管理体系ISO 9001 质量管理体系IEC 60664-4 高压绝缘标准RoHS / REACH 医疗级材料
